閥門定位器的組成

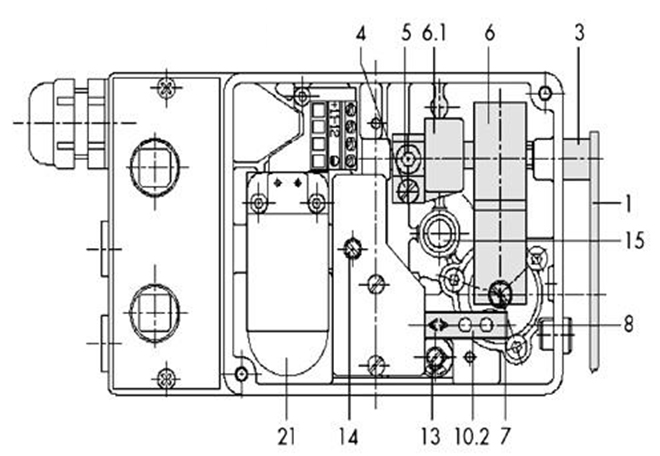

以SAMSON 的4763 電/氣閥門定位器（圖1A）為例，定位器主要組成部分見圖2。

圖2
1.反饋桿（1） 2.反饋彈簧（6） 3.反饋風箱（7） 4. 氣動功率放大器（7下部） 5. 電/氣轉換器（21）

閥門定位器工作原理

1. 模擬定位器

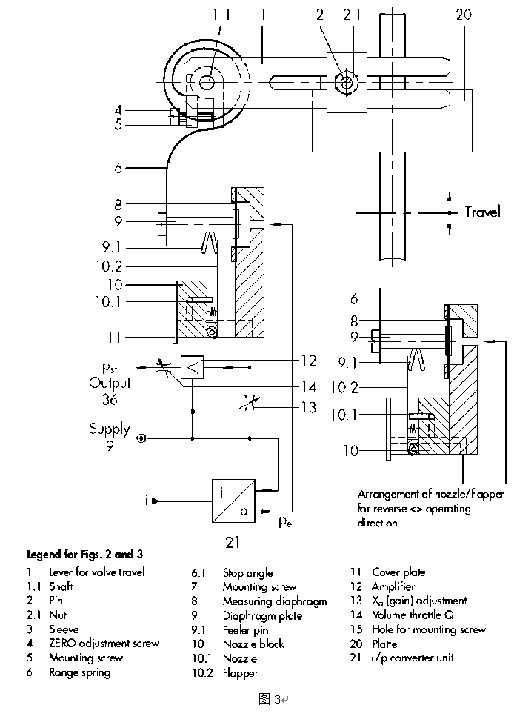

我們還是以SAMSON的4763定位器為例（參考圖3）。我們設：調節閥為FC（氣開）；定位器為正作用

A）閥位根據輸入信號成比例動作
輸入信號↑→Pe 點氣壓↑→反饋風箱中連桿（9）向左動作→壓緊彈簧（6），擋板（10.2）靠近噴嘴（10.1）→輸出風壓↑→閥桿（對于氣開閥）↑→壓緊彈簧（6）→反饋風箱中連桿（9）向右動作→擋板（10.2）離開噴嘴（10.1）→輸出氣壓（Pst）↓。當反饋彈簧的力與反饋風箱的力平衡時，閥位保持與輸入信號對應的位置。

B）定位
當輸入信號不變時：由于工藝條件變化導致閥桿↑→壓緊執行器彈簧→壓緊彈簧（6）→反饋風箱中連桿（9）向右動作→擋板（10.2）離開噴嘴（10.1）→輸出氣壓↓→由執行器向下的彈簧力使閥位回到原來的地方。
由于工藝條件變化導致閥桿↓→放松執行器彈簧→放松彈簧（6）→反饋風箱中連桿（9）向左動作→擋板（10.2）靠近噴嘴（10.1）→輸出氣壓↑→使執行器向上運動使閥位回到原來的地方。

閥門定位器的常見故障分析

1. 閥門定位器有輸入信號但是調節閥不動作，原因大多是電 磁鐵組件發生故障或是供氣壓力不對，建議換電磁鐵組件或檢查氣 源壓力。

2. 閥門定位器沒有輸出壓力。原因為空氣中的灰塵，雜質沒 有過濾徹底，導致節流孔堵死，或者是噴嘴擋板位置不正確，繼動 器有缺陷等，處理辦法用0．2mm鋼絲疏通節流孔，更換繼動器 等。

3. 輸出壓力緩慢或不正常。在日常生產運行中，調節閥不斷 的動作，會導致調節閥的膜頭受損、漏氣，造成有輸入信號但調節 閥動作緩慢的故障，使調節閥達不到及時調節的效果，處理辦法檢 查膜室，更換膜片。
